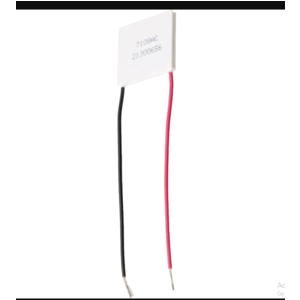

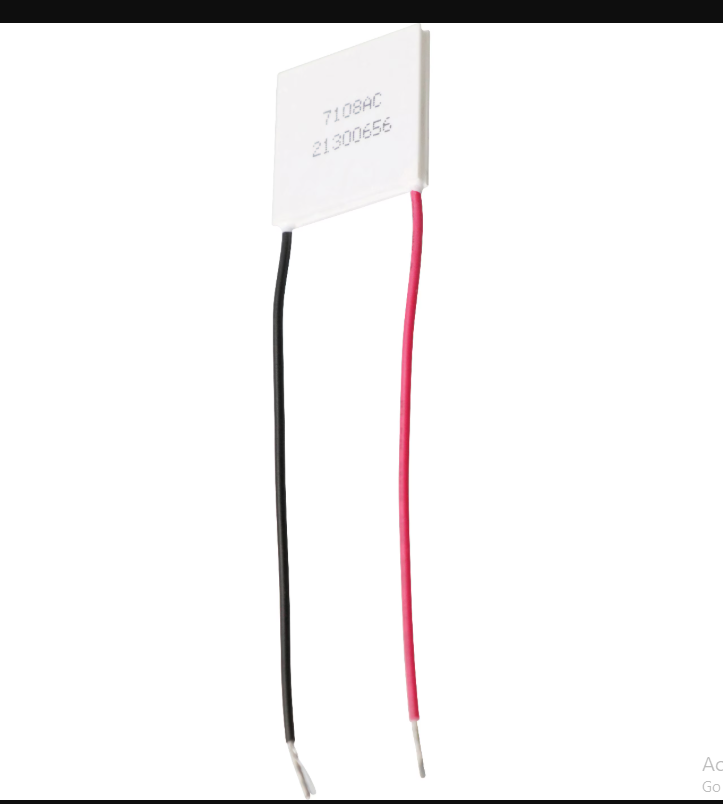

7108AC peltier module GL-II Z-Max 30x30 mm
Peltier module chất lượng cao dùng trong thiết bị y tế, thẩm mỹ, laser
Kích thước 30 x 30 mm
Dòng module Peltier (sò nóng lạnh) 7108AC từ thương hiệu Z-Max (Nhật Bản) là một linh kiện nhiệt điện chất lượng cao, thường được dùng trong các ứng dụng đòi hỏi độ tin cậy và kiểm soát nhiệt độ chính xác tuyệt đối.
1. Thông số kỹ thuật cơ bản
Thông thường, mã "7108" ám chỉ cấu trúc bên trong gồm 71 cặp hạt bán dẫn. Dưới đây là các thông số ước tính dựa trên tiêu chuẩn dòng AC của Z-Max:
-
Dòng điện tối đa ($I_{max}$): Khoảng 8.0A - 8.5A.
-
Hiệu điện thế tối đa ($V_{max}$): Khoảng 8.6V (Phù hợp với các hệ thống nguồn thấp hoặc ghép nối tiếp).
-
Chênh lệch nhiệt độ cực đại ($\Delta T_{max}$): $\approx 67^\circ\text{C}$ đến $70^\circ\text{C}$ (trong điều kiện mặt nóng được tản nhiệt tốt ở $27^\circ\text{C}$).
-
Công suất làm lạnh tối đa ($Q_{cmax}$): Khoảng 40W - 45W.
-
Kích thước phổ biến: Thường là $30 \times 30 \text{ mm}$ hoặc $40 \times 40 \text{ mm}$ tùy biến thể cụ thể (cần đo trực tiếp để xác nhận).
2. Ưu điểm của hàng Z-Max (Nhật Bản)
So với các dòng sò giá rẻ, dòng 7108AC của Z-Max có những điểm vượt trội:
-
Độ bền (Longevity): Sử dụng vật liệu bán dẫn tinh khiết, giúp giảm thiểu hiện tượng suy giảm hiệu suất sau thời gian dài sử dụng.
-
Hiệu suất chuyển đổi: Tỷ lệ $W$ lạnh tạo ra trên mỗi $W$ điện tiêu thụ ổn định hơn.
-
Chịu nhiệt tốt: Lớp gốm bên ngoài thường là Alumina cao cấp, giúp truyền nhiệt nhanh và chịu được sốc nhiệt tốt hơn.
3. Lưu ý quan trọng khi lắp đặt
-
Tản nhiệt mặt nóng: Đây là yếu tố sống còn. Nếu không có bộ tản nhiệt (heatsink) và quạt đủ mạnh ở mặt nóng, module sẽ cháy chỉ sau vài giây.
-
Keo tản nhiệt: Phải bôi một lớp mỏng, đều lên cả hai mặt để đảm bảo tiếp xúc nhiệt tối đa.
-
Nguồn điện: Z-Max 7108AC hoạt động tốt nhất với nguồn điện DC phẳng (ít nhiễu). Tránh dùng các bộ sạc kém chất lượng có độ gợn sóng (ripple) cao.
4. Ứng dụng phổ biến
-
Làm mát cảm biến CCD/CMOS trong camera chuyên dụng.
-
Máy phân tích xét nghiệm y tế (PCR, phân tích máu).
-
Hệ thống làm mát laser công suất nhỏ.
